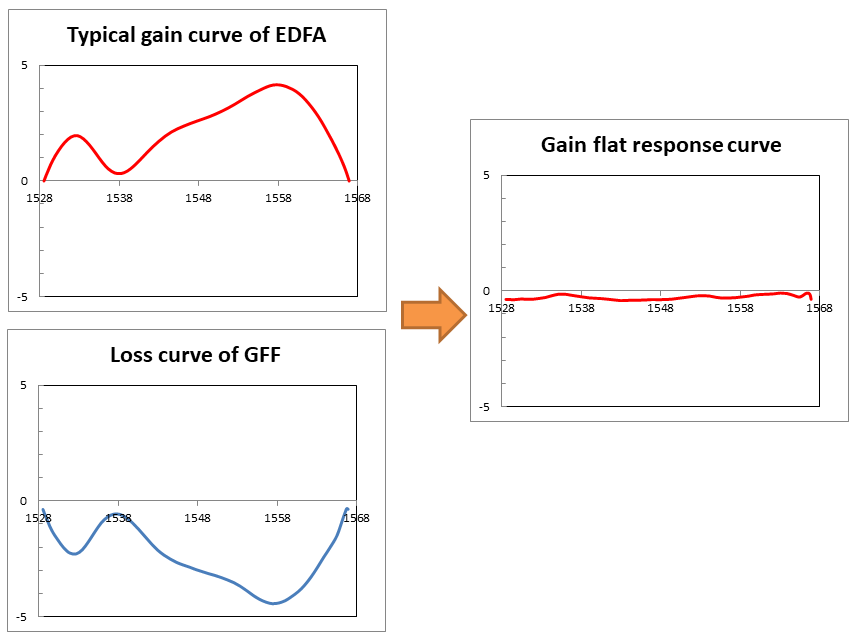

EDFA是光传输系统中的核心功能器件，其具有增益高、带宽大、噪声低、增益特性对光偏振状态不敏感、对数据速率以及格式透明和在多路系统中信道交叉串扰可忽略等优点。DWDM与EDFA的结合不仅可以提高系统的容量，还具有较高的灵活性和经济性。然而，由于各信道波长的密集复用以及EDFA均匀展宽特性，不同信道之间存在激烈的竞争，需要EDFA的增益及谱线形状保存稳定，因此引入了EDFA增益控制和平坦的问题。目前，实现EDFA增益平坦主要有薄膜滤波、微光正弦滤波、光纤光栅滤波等技术手段。光学增益平坦滤波片GFF基于成熟的薄膜滤波技术，用于EDFA对不同DWDM信道下的增益不均匀放大进行补偿。图一为GFF膜片工作原理。

经过GFF的增益平坦响应曲线主要取决于以下几个重要的参数：

1. 工作波长：λrange = λmax – λmin（minimum and maximum wavelength in target band）

2. 附加损耗：EL (dB) = minimum(ILEF)

3. 误差函数：ILEF (dB) = IL– ILtgt

4. 峰-峰误差函数：ILEFrange (dB) = ILEFmax – ILEFmin

峰-峰误差函数 (ILEFrange) 通过将制造的滤波片的光谱性能与目标曲线进行比较，代表了传输信号的最大平整度，它描述一个GFF滤波器的质量。一般来说，达到最小的 ILEFrange的决定因素是目标曲线的最大斜率和平滑度。部分应用程序需要多个扁平化区域，或在扁平区域外增加通带；这些可能会增加滤波片的复杂性。

不同EDFA的增益谱线不尽相同，因此GFF滤波片的透射率曲线也不完全相同，我们以这个器件为例，其参数性能如表一中所示。

SPECIFICATIONS

Parameter		Unit	spec
Center Wavelength		nm	1550
Operating Wavelength（GFF）		nm	1530-1565.5nm
EL	Max	dB	0.6
ILEFrange	Max	dB	0.4
PDL	Max	dB	0.10
TDL	Max	dB	0.15
PMD	Max	ps	0.05
Fiber Type			SMF28 Ultra
Fiber Length	Min	m	1.0
Power Handling	Max	mw	500
Operating Temperature		℃	-5-75
Storage Temperature		℃	-40-85
Package Dimension		mm	3.8×33

■
