无源光模块简介
作者：
奥鑫通讯
浏览次数：
时间：
2022-06-29
无源光模块产品主要包含：CWDM Module、DWDM Module、CCWDM Module、MWDM Module、LWDM Module、OTDR Module、Splitter Module等。
无源光模块产品主要功能：

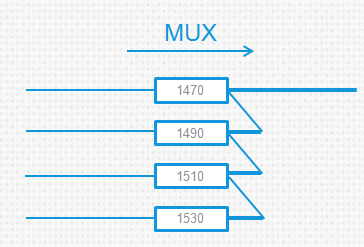

1）Mux Module(合波器)：用于发射端，该模块的功能就是由不同的器件将不同波长的光信号合成一路COM端输出，以便于传输。

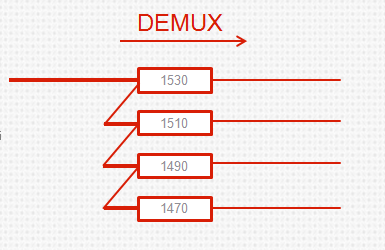

2）Demux Module(分波器)：用于接收端，该模块的功能是由不同的器件将从模块公共端（COM端）入射的不同波长的光信号分开。

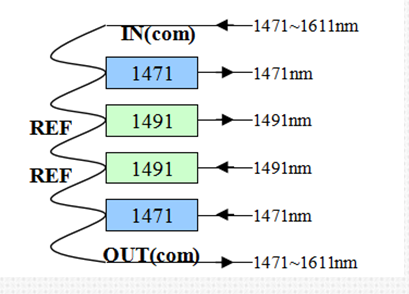

3）OADM Module(光分插复用器)：功能是将从IN端口输入的光信号中的若干路光信号进行下载利用，然后再把相应的光信号进行上载，最后从OUT端输出，以保证光信号传输的完整性。

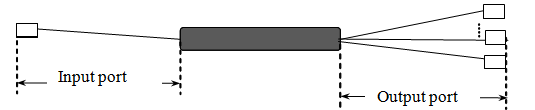

4）Splitter Module(光分路器模块)：光纤分路器是用来实现光波能量的分路与合路的器件。它将一根光纤中传输的光能量按照既定的比例分配给两根或者是多根光纤,或者将多根光纤中传输的光能量合成到一根光纤中。光分路器模块是将多个光纤分路器组合在一起，将一个或者几个输入端的光能量分到多路输出端，或者将多路光能量合成到一根或几根光纤中的一种模块。
无源光模块产品外形结构：

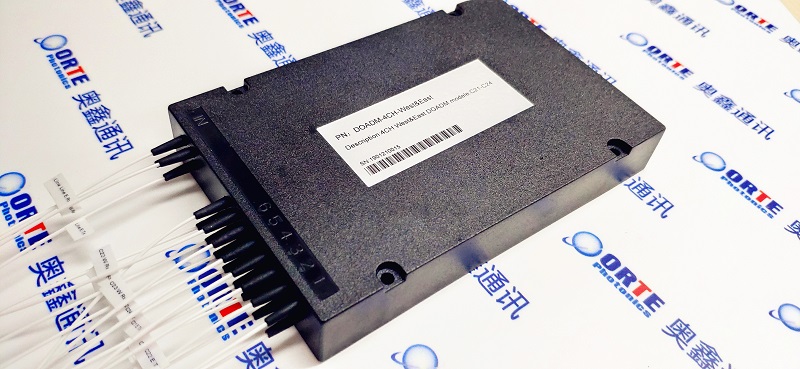

1）Cassette：ABS或金属封装盒，尺寸根据需求器件数量及内部光路图定义；
2）LGX：一种带有公母扣的Cassette，属于Cassette中的一种；

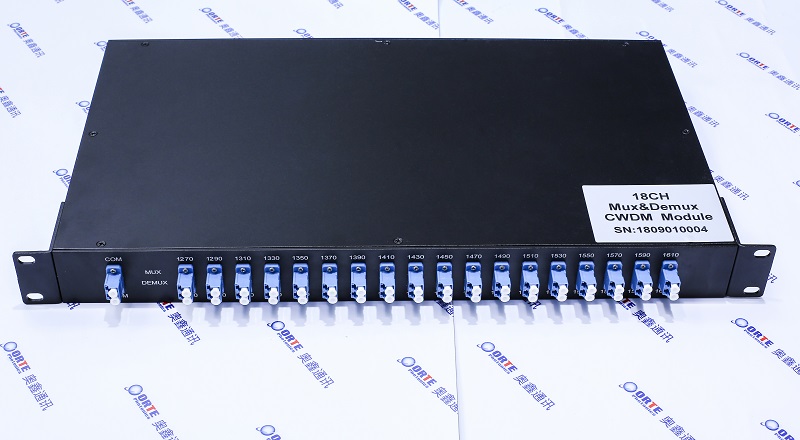

3）Rack Mount:俗称机箱，常规有19inch/21inch/23inch等尺寸，主要用于数据中心的机柜里。
无源光模块产品性能及可靠性要求：
1） Low IL、Low PDL 、High RL、High Isolation;
2） Operating Temperature & Operating Humidity:-40~85℃&5%~95%RH
3） Reliability Test Criterion:GR-1221、GR-1209&GR-326 etc.
■
