在光纤通讯领域,使用的波长在近红外区,常用的两个通信窗口是980nm和1550nm。如果想要同时利用这两个波段的光源进行光信息传播,有一款产品是可以做到的,这款产品就是一种集成光纤器件IWDM。
那究竟什么是IWDM呢?它有什么优点呢?这是我们需要了解的一方面信息。简单来说,光纤混合器是由反射端、隔离芯和准直器三部分器件的结构组成。产品的外观结构是1*2结构,具体的结构图如下:

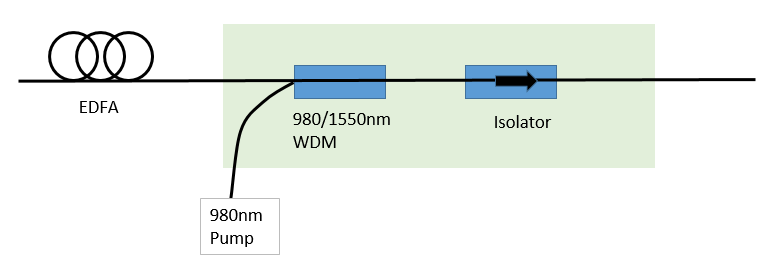

IWDM有前向和后向之分如下面的光路图所示,可以根据具体需求进行制作。
在实际使用过程,信号端光源从公共端进来,会从泵浦段和透射端分离出两个不同波段的光,分别是980nm波段和1550nm波段进行光通信。如果运用在EDFA的制造中,这个起到波分复用和光隔离作用的器件,泵浦光可以入射到掺铒光纤,起到光放大的作用。由于产品的器件内部有隔离芯,可以减少了反射光对光源端光信号的干扰,产品具有高隔离度的优势。
目前我司生产的产品,产品尺寸最小可以做到2.2*25mm,能减小整个EDFA模块的尺寸。产品具有低损耗、低偏振、高隔离度,尺寸小的特点,相关的性能参数能做到以下要求水平:
Parameter |
unit |
Spec |
||
Center Wavelength |
nm |
980/1550 |
||
Single/Dual Stage |
Dual Stage |
|||
Pass Port |
Wavelength Rangeλs |
|
nm |
1525~1570 |
Insertion Loss @23℃λs |
Max |
dB |
0.7 |
|
Isolation@23℃λp |
Min |
dB |
40 |
|
PDL |
Max |
dB |
0.15 |
|
PMD |
Max |
PS |
0.05 |
|
Pump Port |
Wavelength Rangeλp |
|
nm |
970~990 |
Insertion Loss@23℃ λp |
Max |
dB |
0.50 |
|
Isolation@23℃λs |
Min |
dB |
25 |
|
PDL |
Max |
dB |
0.10 |
|
Return Loss |
Min |
dB |
55 |
|
Fiber Type |
Min |
m |
Depend on customer |
|
Power Handling |
Max |
mw |
500 |
|
Operating Temperature |
℃ |
-40~75 |
||
Storage Temperature |
℃ |
-40~85 |
||
Package Size |
mm |
2.2*25 |
||
|
|
|
我司的产品均符合国际标准GR-1221-CORE and GR-1209-CORE的可靠性要求。如果你对该产品有兴趣或者需求,欢迎随时联系我们。
■
