粗波分复用器应用简介
作者：
奥鑫通讯
浏览次数：
时间：
2022-06-29
粗波分复用器（Coarse Wavelength Division Multiplexer，CWDM）面向的是城域网接入层。从原理上讲，就是利用光复用器将不同波长的光信号复用至单根光纤进行传输，在链路的接收端，借助光解复用器将光纤中的混合信号分解为不同波长的信号，连接到相应的接收设备。

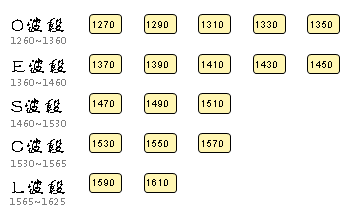

CWDM设备可以用来增加网络的传输带宽和传输距离，可以使网络容量在不影响原有业务的情况下迅速成倍地增加，同时大大提高网络的安全性。业界通行的标准波长间隔是20nm，各波长覆盖了单模光纤系统的1270~ 1610nm。
CWDM器件

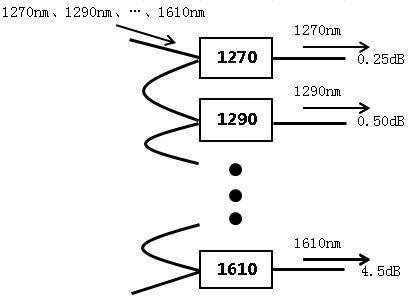

常见的CWDM是通过光纤级联的方法将多个通道的CWDM器件逐个串接起来。随着通道级联数的增加，产品封装会尺寸会逐渐增加，通道插损也会随之增加，影响一致性。
紧凑型粗波分复用器（CCWDM）

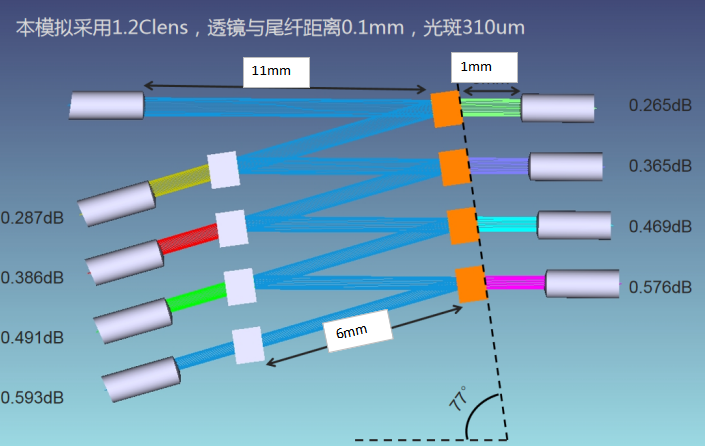

CCWDM则是利用不同通道的膜片对光进行逐级反射，让反射光沿“Z”字型走，相当于把光路“折叠”起来，极大地增加空间利用率。同时，没有光纤之间的级联耦合，只要输入、输出准直器满足相应的匹配条件，每个通道的插损值可以做得很小，通道一致性极好。

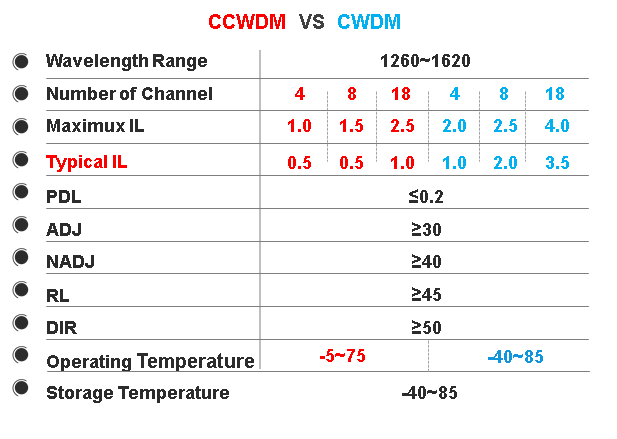

附录一、CCWDM与CWDM参数对比
关键词：城域网、波分复用、CWDM、CCWDM、光路折叠
■
CIOE 2023深圳国际光博会精彩回顾
2023/09/15
粗波分复用器应用简介
发布时间：
2022/06/29
作者：
奥鑫通讯
访问量：
粗波分复用器（Coarse Wavelength Division Multiplexer，CWDM）面向的是城域网接入层。从原理上讲，就是利用光复用器将不同波长的光信号复用至单根光纤进行传输，在链路的接收端，借助光解复用器将光纤中的混合信号分解为不同波长的信号，连接到相应的接收设备。
CWDM设备可以用来增加网络的传输带宽和传输距离，可以使网络容量在不影响原有业务的情况下迅速成倍地增加，同时大大提高网络的安全性。业界通行的标准波长间隔是20nm，各波长覆盖了单模光纤系统的1270~ 1610nm。
CWDM器件
常见的CWDM是通过光纤级联的方法将多个通道的CWDM器件逐个串接起来。随着通道级联数的增加，产品封装会尺寸会逐渐增加，通道插损也会随之增加，影响一致性。
紧凑型粗波分复用器（CCWDM）
CCWDM则是利用不同通道的膜片对光进行逐级反射，让反射光沿“Z”字型走，相当于把光路“折叠”起来，极大地增加空间利用率。同时，没有光纤之间的级联耦合，只要输入、输出准直器满足相应的匹配条件，每个通道的插损值可以做得很小，通道一致性极好。
附录一、CCWDM与CWDM参数对比
关键词：城域网、波分复用、CWDM、CCWDM、光路折叠
