合束器产品介绍
作者：
奥鑫通讯
浏览次数：
时间：
2022-06-08
光纤合束器是一种把多路光耦合进一路的光无源器件，是光纤激光器关键核心器件之一，在各种类型的光纤激光器中有着广泛的应用。近年来，我司专注于各类合束器产品的研发及应用，取得一定的成果。

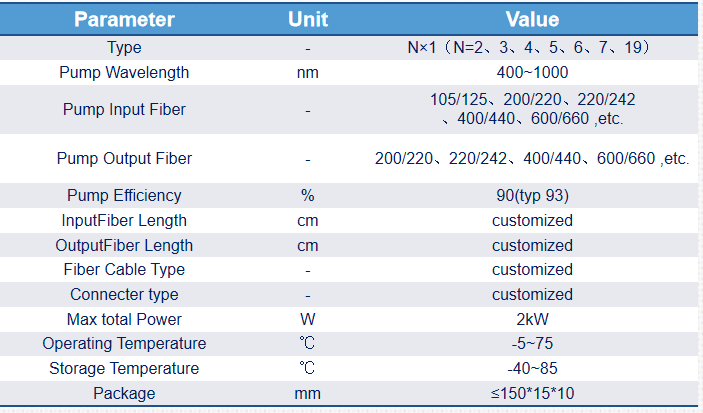

我司NX1（N=2、3、4、5、6、7、19....）型泵浦合束器采用端面泵浦工艺，具有高耦合效率、低熔接损耗、高可靠性等特点，有多种结构封装形式可满足不同功率的应用要求。以下是我司NX1型产品性能规格书：

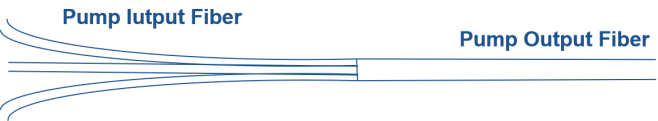

NX1型合束器端面泵浦工艺如图2所示，其中输入光纤束经过熔融拉锥、切割处理后与输出光纤熔接，再经过合适的封装形成产品，如图3。

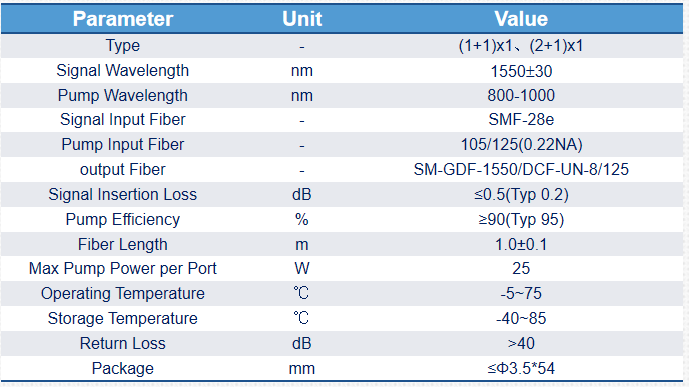

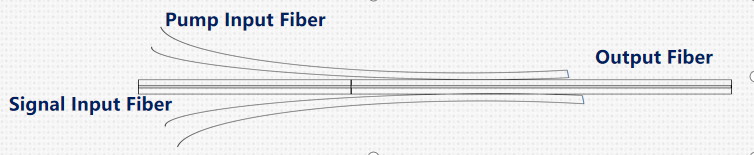

（N+1）X1型合束器是一种泵浦信号合束器。其中（1+1）X1、（2+1）X1合束器通常应用在中小功率激光器中，该类合束器采用的是侧面泵浦技术，具备信号插损低、泵浦效率高、生产成本低等特点，而且可以实现很小的封装尺寸，便于小型化、集成化。
对于高功率（N+1）X1（N=6、18）合束器,工艺上采用与NX1合束器类似的端面泵浦技术，其技术难点在于信号插损的控制。相关性能参数可参考图6：
■
CIOE 2023深圳国际光博会精彩回顾
2023/09/15
合束器产品介绍
发布时间：
2022/06/08
作者：
奥鑫通讯
访问量：
光纤合束器是一种把多路光耦合进一路的光无源器件，是光纤激光器关键核心器件之一，在各种类型的光纤激光器中有着广泛的应用。近年来，我司专注于各类合束器产品的研发及应用，取得一定的成果。
我司NX1（N=2、3、4、5、6、7、19....）型泵浦合束器采用端面泵浦工艺，具有高耦合效率、低熔接损耗、高可靠性等特点，有多种结构封装形式可满足不同功率的应用要求。以下是我司NX1型产品性能规格书：
NX1型合束器端面泵浦工艺如图2所示，其中输入光纤束经过熔融拉锥、切割处理后与输出光纤熔接，再经过合适的封装形成产品，如图3。
（N+1）X1型合束器是一种泵浦信号合束器。其中（1+1）X1、（2+1）X1合束器通常应用在中小功率激光器中，该类合束器采用的是侧面泵浦技术，具备信号插损低、泵浦效率高、生产成本低等特点，而且可以实现很小的封装尺寸，便于小型化、集成化。
对于高功率（N+1）X1（N=6、18）合束器,工艺上采用与NX1合束器类似的端面泵浦技术，其技术难点在于信号插损的控制。相关性能参数可参考图6：
