2X2耦合器介绍和应用
作者：
奥鑫通讯
浏览次数：
时间：
2022-06-08
2x2熔融光纤耦合器是以指定耦合比在两根光纤之间分光或混光。ORTE可定制化耦合比在01:99至50:50范围内。2X2熔融拉锥光纤耦合器是双向工作的，也就是说所有的端口都可以作为输入来使用。在下示例图中，光输入到端口1，对于我们的宽带耦合器，端口3和端口4分别为信号输出和低功率输出。
术语"Throught Output-信号输出"和"Tap Output-输出较少的端口"分别指更高功率输出和更低功率输出。举例说明，如果光输入到耦合器的Port1端口(1:99耦合比)，99%的透射光耦合到耦合器另一侧的Port3端口，而剩下的1%耦合到Port4端口。在这个实例中，第二个Port3端口称为信号输出端口，且Port4端口称为输出较少的端口。对于一个50:50的耦合器，信号输出和低功率输出具有相同的功率输出。
在我们灰色外壳的耦合器中，信号总是从Port1端口传输到Port3端口，或Port2端口传输到Port4端口，而输出较少的路径总是从Port1端口传输到Port4端口，或者Port2端口传输到Port3端口。
实例一 从信号输出分光

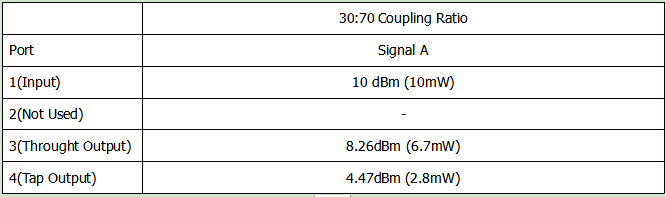

对于这个实例，耦合器用于从单根输入分光，分出的光进入信号输出和低功率输出端口，如下图中所示。在下表中，输出端口用蓝色显示。
实例二 从两个输出混合两个信号

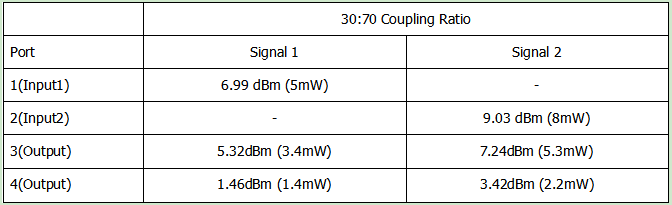

在该实例中，耦合器用于混合两个输入(指示为信号1和信号2)的光。输出光是一个混合信号，它包含信号1和信号2，两者的比例取决于耦合比。下图中标明了所有端口。在下图中，输入光信号1和信号2分别蓝色和绿色表示，输出端口信号示意如下图所示。
■
